橋式起重機結構有哪些組成部分？

作者：發布于：2019/5/23 9:57:28 點擊量：

橋式起重機一般橫架在車間上空進行物料吊運任務，在軌道上運行的一種起重機，一般起重量較大。那么橋式起重機結構組成有哪些呢？

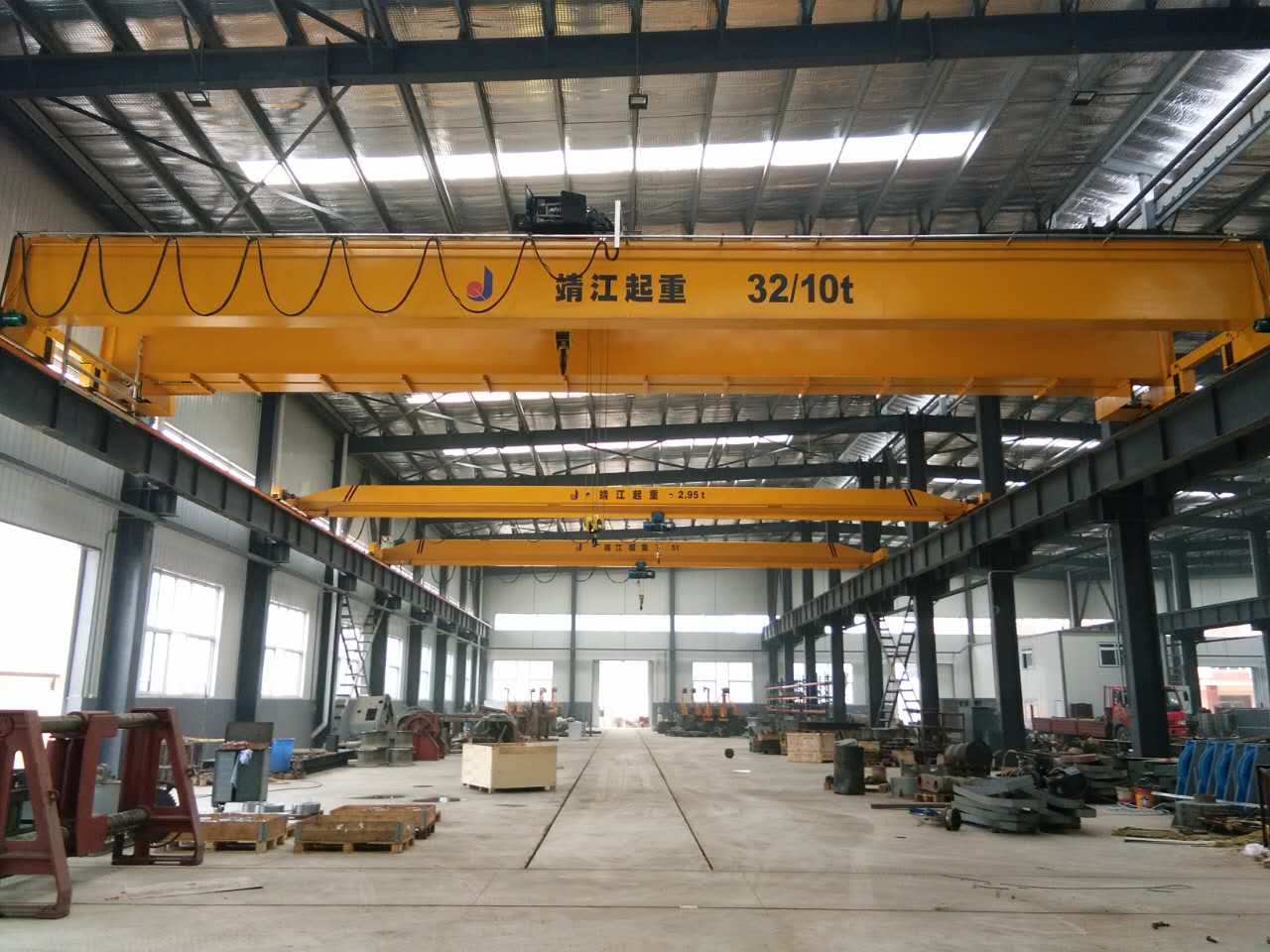

天津華業隆興 QD32-10T.jpg

1．機架

機架主要由橋架、小車架、操縱室及扶梯等部件組成，構成了起重機的主體。

2．機構

對橋式起重機而言，機構只有兩種，一是起升機構，二是運行機構。無旋轉機構及變幅機構。汽車起重機則具有上述介紹的四種機構。

橋式起重機的小車，具有起升和運行兩種機構。小車上設有大、小卷揚機各一臺，作起吊重物用。大卷揚機又稱大鉤，設置在小車中部，起吊重量較大。小卷揚機又稱小鉤，設置在小車右邊，起吊重量相對輕些。在大卷揚機的左邊，設置有一小的運行機構，為小車在橋架軌道上左右運行提供動力。

橋式起重機的橋架又稱為大車，形狀為Ⅱ形。其四角處設有大車輪和運行機構，可使起重機沿車間縱向前后運行。大車與小車的配合，即可將重物吊運到車間平面范圍內的任一位置。

3．控制系統

控制系統設置在操縱室內。重物的吊起與放下，小車在橋架上的左右運行、大車在車間的前后運行均可在操縱室中操作完成。

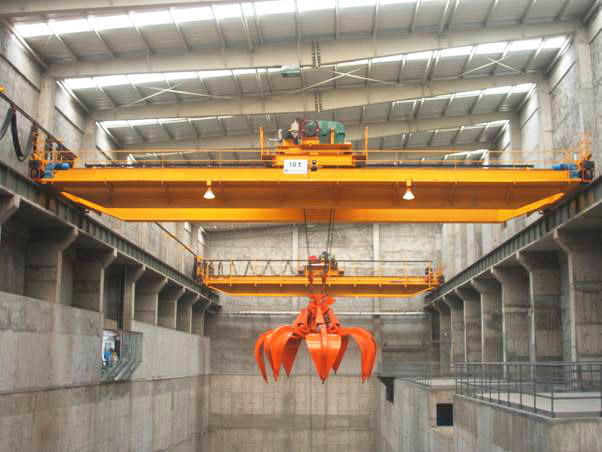

QZ型 2-2.jpg
